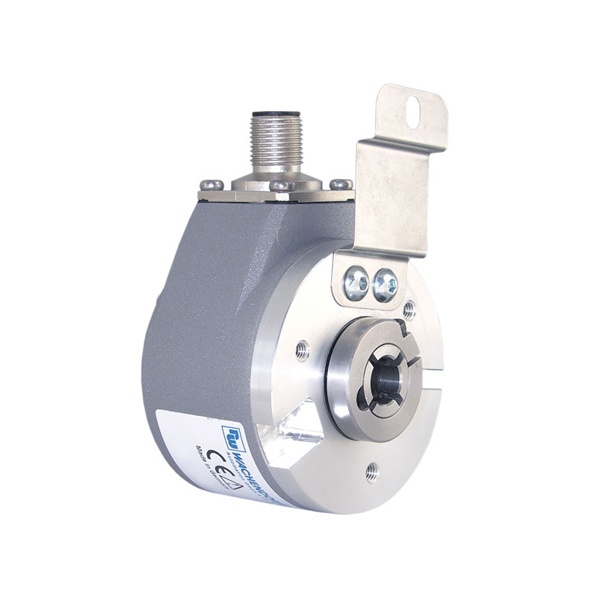

WDGA 58E CANopen LIFT 절대형 로터리 엔코더_7mm

• CANopen LIFT 프로토콜 절대형 로터리 엔코더 - 중공축 타입 - 통신 프로필 CiA301 / 어플리케이션 프로필 CANopen Lift CiA 417

• EnDra® 기술을 활용한 멀티턴 분해능, 최대 39bit, 배터리, 기어 불필요

• IP67의 보호 기능 - 방수/방진 로터리 엔코더 - Shaft sealing - IP65 **IP67선택 가능

855,800원 ~
파트번호
WDGA 58E CAN_L-07
판매가 (VAT포함)
855,800원 ~
제조사
WACHENDORFF
배송비
무료
재고상태
주문품
예상 출고일
주문접수 후 약 4주
주요 정보(Important Information)
주요 정보(Important Information)
인터페이스(Interface)CAN
프로토콜(Protocol)CANopen
축 외경(Shaft Diameter)Φ6, Φ6.35(Φ1/4), Φ7, Φ8, Φ9.525(Φ3/8), Φ10, Φ12, Φ14mm
하우징 외경(Housing Diameter)Φ58mm
보호구조(Protection class)IP67, Shaft sealed to IP65
플랜지(Flange)Hollow shaft (blind-bored)
기술 정보(Technical Information)
기술 정보(Technical Information)
단회전 분해능(Single-turn revolution)16,384 steps/360° (14 bit)
다회전 분해능(Multi-turn revolution)up to 18 bit with high precision value up to 39 bit.
축 길이(Shaft length)L : 17mm,17mm(0.669 in),17mm,17mm,17mm(0.669 in), 17mm, 17mm,17mm
축 최소 깊이(Insertion depth min)10mm
축 최대 깊이(Insertion depth max)19mm
최대 축 하중(Radial - Shaft loading)80N
최대 축 하중(Axial - Shaft loading)50N
최대 허용 회전수 (Max operating speed)6000 rpm
기동 토크(starting torque)1.6Ncm
출력 상(Channels)Binary Code
전원 전압(Power supply)10 VDC up to 32 VDC: typ. 100 mA
일반 정보(General Information)
일반 정보(General Information)
중량 (Weight)approx. 410 g , approx. 14.462 oz
사용 온도 범위 (Operating temperature)-40 °C up to +85 °C , -40 ℉ up to +176℉
보존 온도 범위 (Storage temperature)-40 °C up to +100 °C , -40 ℉ up to +212℉
