| 주문 코드 (Ordering code) | 009C73 |
|---|---|

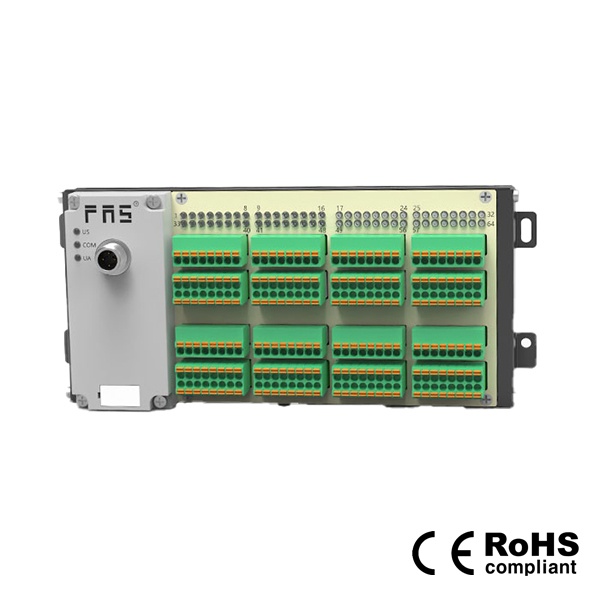

| 시리즈 (Series) | FNI IOL-116-009-K54 |
기술 정보
| 네트워크 프로토콜 / 포트 등급 (Network protocol / Port level) | IO-Link / Class B (IO-Link/ Class B) |
|---|---|
| 유형 (Type) | 64채널 DI/DO PNP, 적응형 (64xDI/DO PNP, adaptive) |
| 정격 동작 전압 (Rated working voltage UB) | 18…30 V DC |
| 모듈 상태 표시등 (Module status indicator) | 있음 (Yes) |
| 포트 상태 표시등 (Port status indicator) | 황색 LED 표시등 (Yellow) |
| 연결: IO-Link 포트 (Connection: IO-Link) | M12, A 코딩, 숫놈, 5핀 커넥터 (M12, A-coded, male, 5 Pin) |
| 연결: I/O 포트 (Connection: I/O port) | 터미널 타입 (Terminal type) |
| I/O 포트 수 (Number of I/O ports) | 64 |
| 입력 채널 수 (Input number) | 최대 64채널 PNP 입력 (Maximum 64 PNP input) |
| 출력 채널 수 (Output number) | 최대 64채널 PNP 출력 (Maximum 64 PNP output) |
| 입출력 구성 가능 여부 (Input/Output configurable) | 적응형 (Adaptive) |
| 센서 채널 최대 부하 전류 (Maximum load current, sensor/channel) | 채널당 센서 최대 1 A |
| 액추에이터 채널 최대 부하 전류 (Maximum load current, actuator/channel) | 0.5 A |
| 총 액추에이터 전류 (Total current Uactuator) | < 2 A (외부 전원 공급 시 - when powered by external) |
| 총 센서 전류 (Total current Usensor) | < 1.2 A |
| 보호등급 – IEC 60529 기준 (Degree of protection as per IEC 60529) | IP 20 - 정상 체결 시 (when properly connected) |
| 인증/표준 적합성 (Certification/Standard Compliance) | CE |
| 동작 온도 (Operating temperature) | -25…+70 °C |
| 보관 온도 (Storage temperature) | -40…+85 °C |
| 설치 방식 (Installation method) | 4 개의 장착 홀 / 레일 장착 (4 mounting holes/rail mounting) |
| 치수 (L×W×H) (Dimensions) | 207.5×92×50.1 mm |
| 하우징 재질 (Housing material) | 알루미늄 합금 전착 도장 (Aluminum alloy electrophoresis) |
IO-Link
| IO-Link 포트 수 (IO-Link port number) | 1개 (1× Device) |
|---|---|
| 최대 사이클 시간 (Max. cycle time) | 3 ms |
| 프로세스 데이터 길이 (IO-Link process data length) | 입력 8 / 출력 8 바이트 (8 pcs input bytes / 8 pcs output bytes) |
| 통신 표시등 (Indicator light – Communication) | 녹색 LED 점멸 (Green LED, pulse) |
| 오류 표시등 (Indicator light – Error) | 적색 LED 표시등 (Red LED indicator light) |
- 009C73_카탈로그
- 009C73_2D_도면
- 009C73_3D_도면
