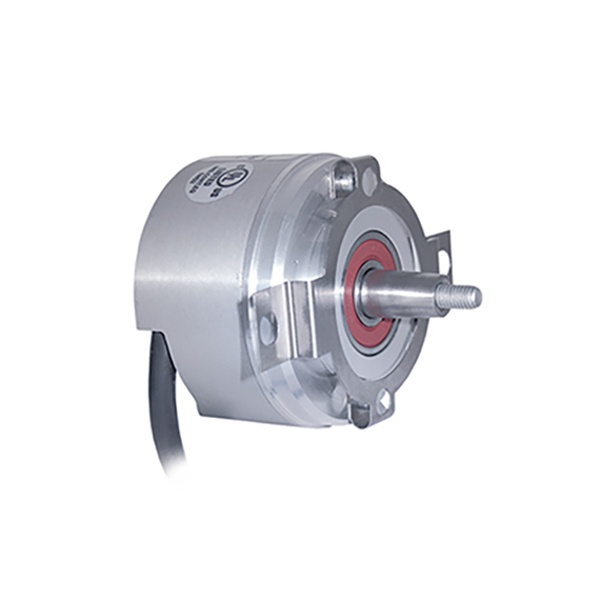

WDGF 58M SSI 모터피드백 엔코더

• 인터페이스 : SSI

• 싱글턴 MAX : 19 Bit

별도문의
파트번호
WDGF 58M SSI
판매가 (VAT포함)
별도문의
제조사
WACHENDORFF
배송비
무료
주요 정보(Important Information)
주요 정보(Important Information)
인터페이스(Interface)SSI
축 외경(Shaft Diameter)Φ9.25mm
하우징 외경(Housing Diameter)Φ58mm
보호구조(Protection class)IP67, Shaft sealed to IP65
플랜지(Flange)Motorfeedback flange
기술 정보(Technical Information)
기술 정보(Technical Information)
단회전 분해능(Single-turn revolution)Optical
다회전 분해능(Multi-turn revolution)Max. 524,288 steps/360° (19bit)
축 길이(Shaft length)L : 16.5mm
최대 축 하중(Radial - Shaft loading)80N
최대 축 하중(Axial - Shaft loading)60N
최대 허용 회전수 (Max operating speed)12000 rpm
기동 토크(starting torque)approx. 1Ncm at ambient temperature
출력 상(Channels)gray or binary code
데이터 출력 (Data output)RS485
전원 전압(Power supply)3.5VDC up to 30 VDC: typ. 160 mA
일반 정보(General Information)
일반 정보(General Information)
중량 (Weight)approx. 279 g
사용 온도 범위 (Operating temperature)-40 °C up to +115 °C
보존 온도 범위 (Storage temperature)-40 °C up to +115 °C
